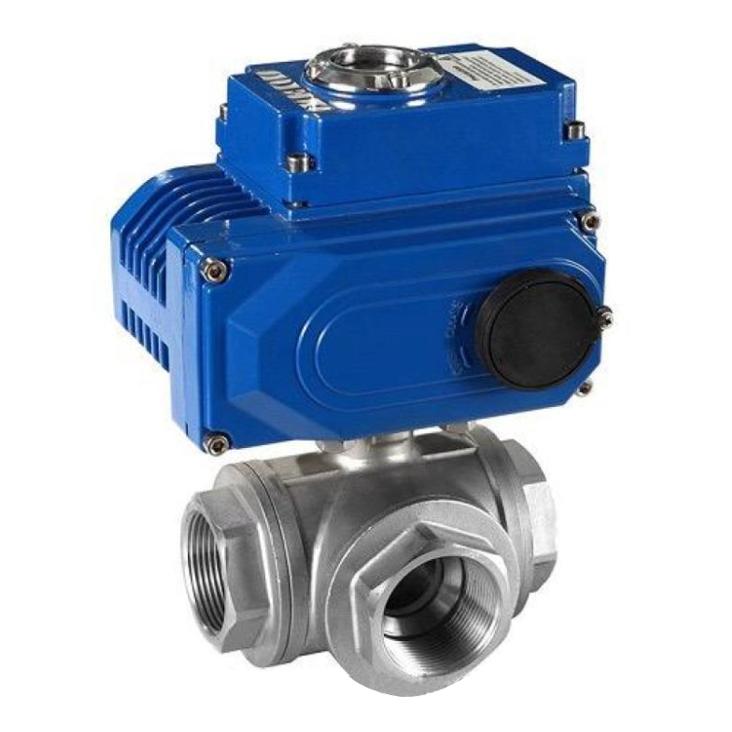

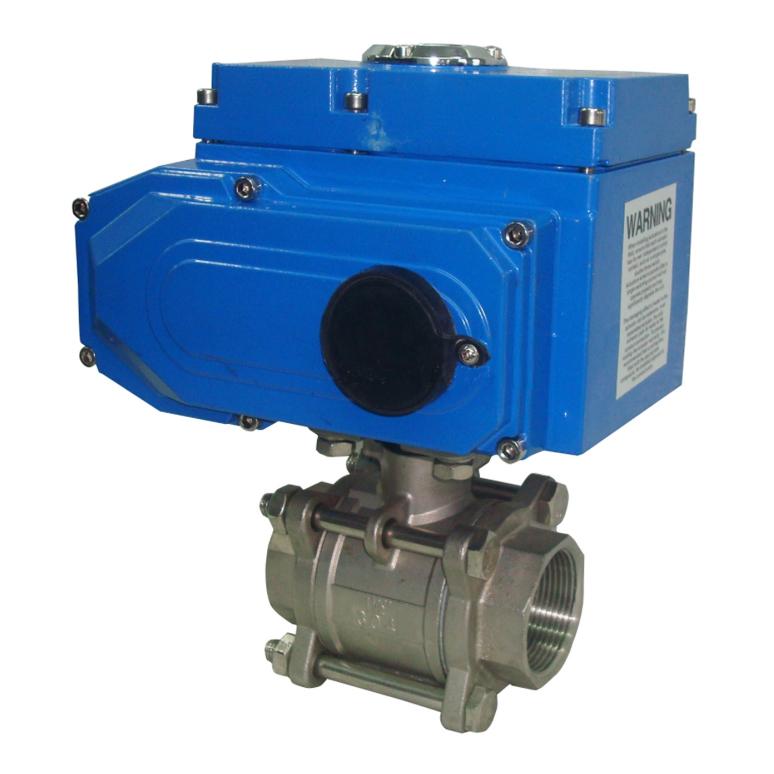

Q981F電動衛生級快裝球閥是在國外技術的基礎上進行更新設計，精心制造的產品。它是以PU型電動執行機構為控制動力源，然后有連接閥桿帶動閥芯在閥體內轉動90°，就可以實現全開—全閉的動作。該產品密封性能分為金屬密封與軟密封。具有結構緊湊、體積精小、密封性好、運行可靠、維修容易、安裝方便、適應性強等優點。可廣泛用于石油、化工、輕工、制藥、造紙等工業過程自動控制系統中作遠距離集中控制或就地控制。
閥體
| 閥體形式 | 二通式、三通式 |
| 公稱通徑 | DN15～102mm |
| 公稱壓力 | PN1.0 MPa |
| 連接形式 | 快裝式(卡箍式)、焊接式、螺紋式 |
| 適用溫度 | PTFE≤180℃ |
| 適用介質 | 啤酒、葡萄酒、生物工程、食品、制藥、飲料、乳品等 |
| 產品特點 | 安全衛生，密封好、使用壽命長 |
● 執行機構
| 執行器型號 | CHR、3810R、HQ、PSQ電動執行機構 |
| 主要技術參數 | 電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC |
| 防護等級：相當IP65(或IP67)、隔爆標志：ExdⅡBT4、手操功能：手柄 | |
| 環境溫度：-25～+70℃、環境濕度：≤95% |
■ 主要性能指標
| 公稱通徑 DN(mm) | φ15-102mm |
| 允許壓差(MPa) | ≤公稱壓力 |
| 動作范圍 | 0～90° |
| 泄露量Q | 按GB/T4213-92，小于額定KV0.01% |
| 基本誤差 | ±1% |
| 回差 | ±1% |
| 死區 | ≤1% |
■ 主要零件材料
| 閥體 | 304/316/316L不銹鋼 |
| 閥軸 | 不銹鋼 |
| 球體 | 304/316/316L不銹鋼 |
| 閥座 | PTFE |
■ 主要外形及連接尺寸
| 通徑 | G | L1 | L | H | D |
| 15 | 34 | 132 | 100 | 115 | 12.7 |
| 20 | 50.5 | 132 | 100 | 115 | 17.2 |
| 25 | 50.5 | 155 | 120 | 147 | 25 |
| 32 | 50.5 | 155 | 130 | 150 | 31.8 |
| 38 | 50.5 | 155 | 150 | 152 | 35.6 |
| 51 | 64 | 155 | 200 | 172 | 48.6 |
| 63 | 77.5 | 208 | 210 | 192 | 60.3 |
| 76 | 91 | 208 | 220 | 197 | 72.9 |
| 89 | 106 | 256 | 260 | 224 | 88.9 |
| 102 | 119 | 256 | 320 | 232 | 101.6 |
