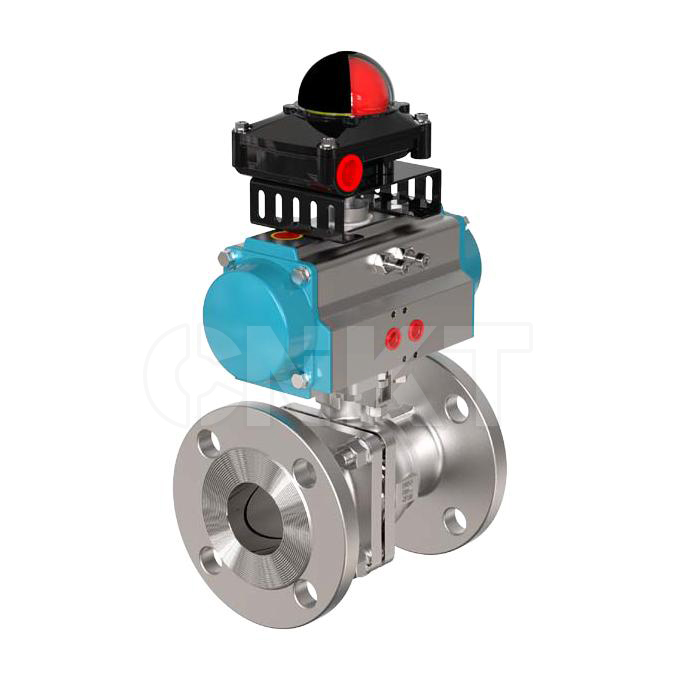

氣動高平臺對夾球閥是由高平臺法蘭球閥和氣動執行器組成，閥體比浮動式法蘭球閥和固定球閥節約不少，也稱為薄型球閥，高平臺球閥實現了免支架安裝效果，和氣動執行器或電動執行器組成氣動對夾球閥和電動對夾球閥，比帶支架型球閥節約了100mm高度空間， 具有結構緊湊、安裝效果好、維護簡單等特點。閥門可以通過電磁閥來遠程控制閥門開關，也可和閥門定位器組成氣動調節型球閥，實現4-20mA控制閥門開度大小，實現對管道介質流量大小的調節。
部件材質
| ITEM | PART NAME | MATERIAL | |
|---|---|---|---|
| 1 | NUT | CF8M | CF8 |
| 2 | SPRING WASHER | PTFE | |
| 3 | CAP | PTFE | R-PTFE |
| 4 | BOOY GASKET | SUS316 | SUS304 |
| 5 | BALL SEAT | CF8M | CF8 |
| 6 | BALL | PTFE | |
| 7 | BODY | viton | |
| 8 | THRUST WASHER | PTFE | R-PTFE |
| 9 | O-RING | SUS304 | |
| 10 | STEM PACKING | SUS304 | |
| 11 | GLAND | SUS304 | |
| 12 | BELLEVILLE WASHER | SUS304 | |
| 13 | STOP NUT | SUS304 | |
| 14 | STOP WASHER | SUS304 | |
| 15 | LOCKING WASHER | SUS304 | |
| 16 | WASHER | PLASTIC | |
| 17 | STEM NUT | SUS316 | SUS304 |
| 18 | HANDLE | SUS304 | |
主要外形及連接尺寸
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 34.5 | 39 | 42 | 54 | 61 | 73 | 93 | 114 | 140 | 195 | 225 | 275 |
| H | 135 | 137 | 144 | 180 | 202 | 225 | 242 | 305 | 327 | 367 | 416 | 480 |
| W | 140.5 | 140.5 | 140.5 | 158.5 | 210.5 | 247.5 | 268.5 | 315 | 345 | 408.5 | 437.5 | 487 |
